鋼製仮囲い

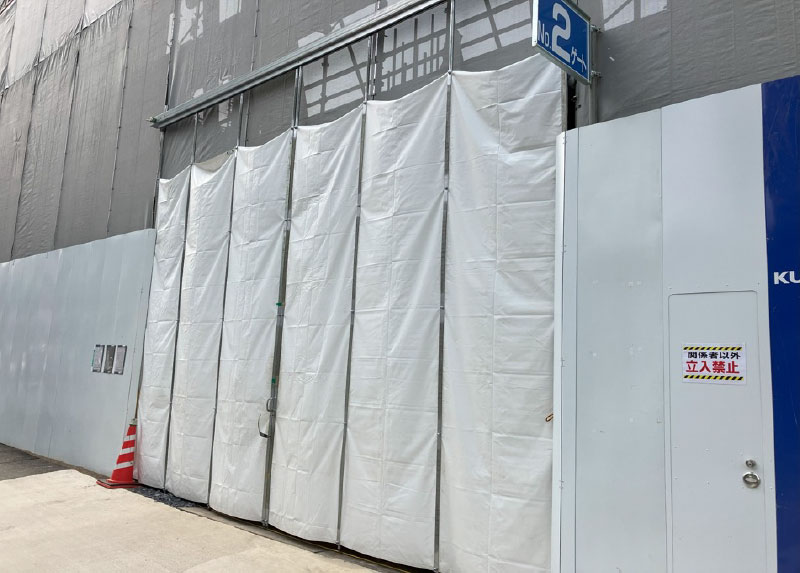

カラーガードフラット鋼板
優れた施工能率と安全性に加え、フラットな表面がスマートな空間を創造します。
両サイドの断面形状をクランク形に変更し、隣りあうガードフラット鋼板どうしがしっかり噛みあうようになりました。
仕様標準色:ホワイト(その他の色についてはご相談ください)
記号 | 板厚(mm) | 長さL(mm) | 1枚当たり質量(kg) | 固定金具使用数(個/枚) | 備考 | |
---|---|---|---|---|---|---|
標準板 | NF-1.2 | 1.2 | 2,000 | 11.9 | 4 | ※素材 塗装溶融亜鉛めっき鋼板 JISG3312 CGCC |
3,000 | 17.8 | 6 | ||||
役物 板厚1.2mmのみ | コーナー板 | 任意の角度に現場合わせができるため、施工が早く納まりがきれいです。出隅部は安全のためテープなどで養生してください。 | ||||
スライド板 | パネル割り付けにおける寸法調整は、スライド板により簡単に施工できます。 | |||||
スカシ板 | 標準板にパンチング施工を施したものです。 |
断面形状
コーナー板(板厚1.2mmのみ)
スライド板(幅調整板)重あわせ部上下端の止め金具を使用して下さい。
(板厚 1.2mm のみ)
止め金具
固定金具
ポリガードフラット
ガードフラット鋼板組み合わせ可能タイプ
品名 | 規格 | 寸法 | 質量 |
---|---|---|---|
ポリガードフラット (クリアー) | NFP-3 | 2.0mm×500W×3000L | 6.6kg |
NFP-2 | 2.0mm×500W×2000L | 4.4kg |
ガード鋼板
取付けやすい断面形状、しかも耐久性、安全性にも優れ、経済的です。
板厚(mm) | 長さL (mm) | 1枚当たり 質量(kg) | 穴数 | L1の 長さ | ガード (メッキ鋼板) | カラー ガイド | スカシ |
---|---|---|---|---|---|---|---|
1.2 | 2,000 | 12,0 | 2×2 | 1,700 | 〇 | 〇 | 〇 |
3,000 | 17,9 | 2×3 | 1,350 | 〇 | 〇 | 〇 |
ポリガード
ガード鋼板組み合わせ可能タイプ
品名 | 規格 | 寸法 | 質量 |
---|---|---|---|
ポリガード(クリアー) | PG2-3-C | 2.0mm×540W×3000L | 4.5kg |
PG2-2-C | 2.0mm×540W×2000L | 3.0kg |

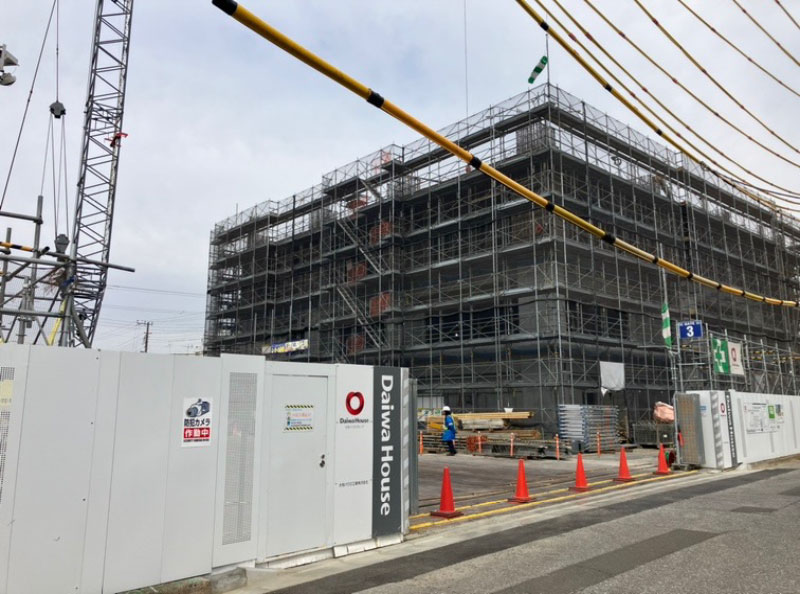

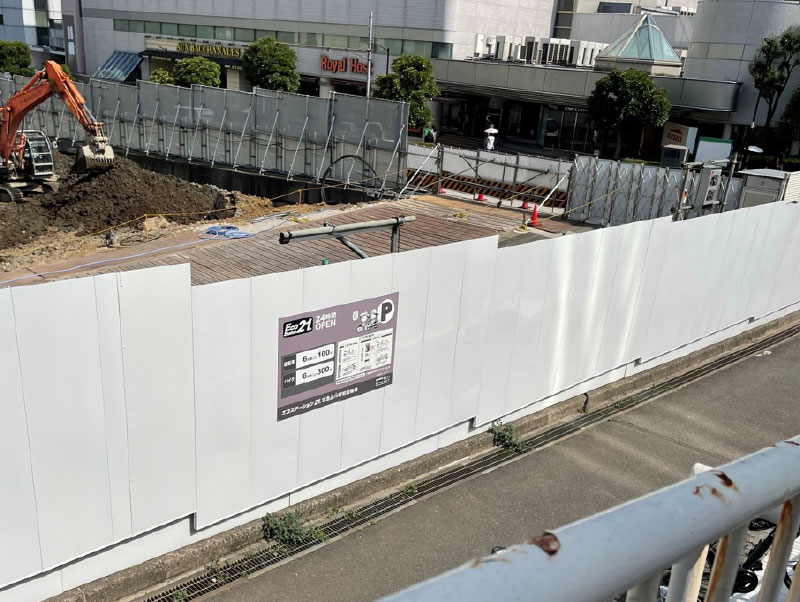

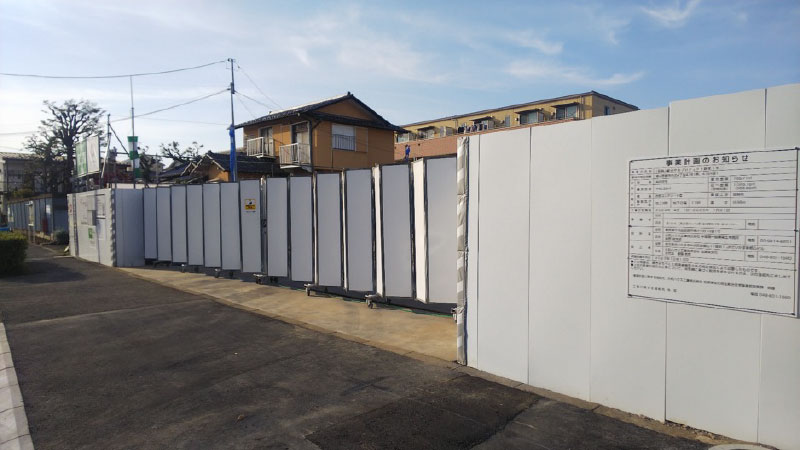

使用例
ガード鋼板10m当たり部材数量表 参考例 | ||
---|---|---|
ガード鋼板 | t1.2×540×3,000 6ヶ穴 | 18.52枚 |
ガードフック | 112個 | |
支柱パイプ | STK500 Φ48.6 × 2.5 × 3,000 | 5.6本 |
横地パイプ | 〃 〃 〃 5,000(ピン加工) | 6本 |
斜材パイプ | 〃 〃 〃 2,500 | 5.6本 |
埋込みパイプ | 〃 〃 〃 1,500 | 11.2本 |
コロバシパイプ | 〃 〃 〃 1,500 | 5.6本 |
渡しパイプ | 〃 〃 〃 5,000(ピン加工) | 2本 |
直線ジョイント | 8個 | |
直交クランプ | 40個 | |
自在クランプ | 23個 |
取付穴標準位置
ガードフック
(取付け金具)
※製品改良により、仕様及び外観の一部を予告なく変更する場合があります。
