ハイキャスターゲートHCGタイプ

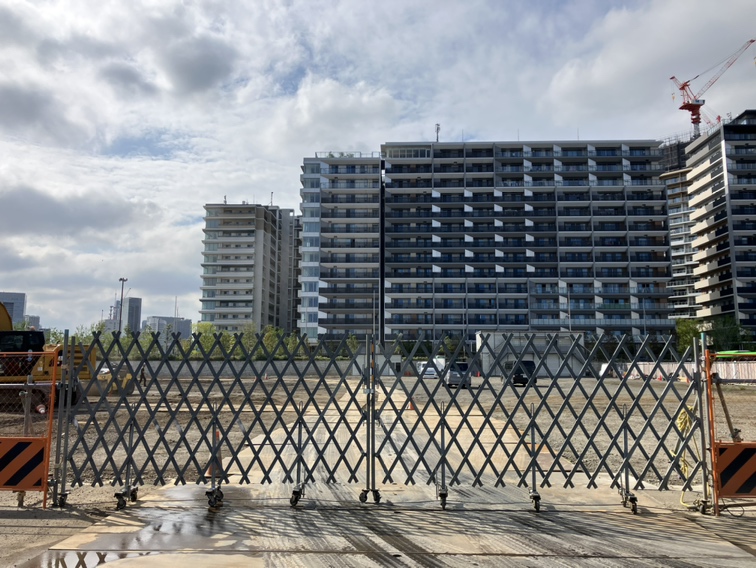

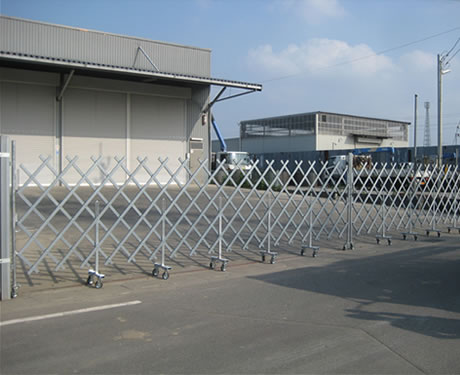

ハイキャスターゲート HCG タイプ
| 規格名 | ワイド寸法 | 折畳み幅 | 軸足数 | 重 量 | |
|---|---|---|---|---|---|
| mm | mm | 本 | kg | ||
| 片開き | HCG-30 | 3,000 | 700 | 2 | 85 |
| HCG-40 | 4,000 | 800 | 3 | 103 | |
| HCG-50 | 5,000 | 900 | 4 | 121 | |
| HCG-60 | 6,000 | 1000 | 5 | 139 | |
| 両開き | HCG-D70 (30+40) | 7,000 | 1,500 | 5 | 188 |
| HCG-D80 (40+40) | 8,000 | 1,600 | 6 | 206 | |
| HCG-D90 (40+50) | 9,000 | 1,700 | 7 | 224 | |
| HCG-D100 (50+50) | 10,000 | 1,800 | 8 | 242 | |
| HCG-D110 (50+60) | 11,000 | 1,900 | 9 | 260 | |
| HCG-D120 (60+60) | 12,000 | 2,000 | 10 | 278 | |

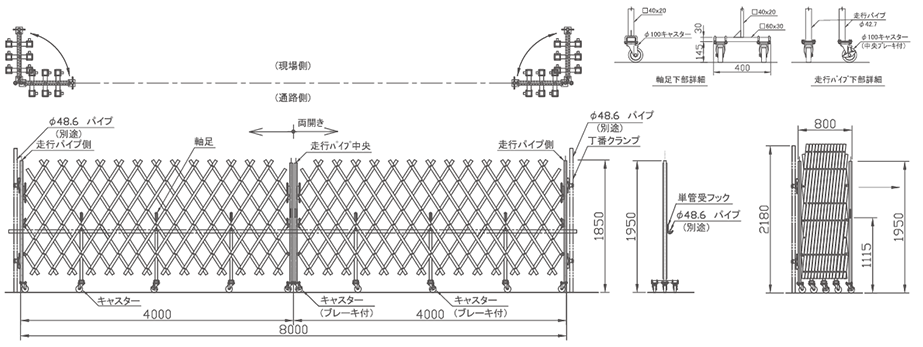

図面
-
ハイキャスターゲート HCG-D120(60+60)
HCG-D1206060.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [151.9 KB] -
ハイキャスターゲート HCG-D110(50+60)
HCG-D1105060.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [150.2 KB] -
ハイキャスターゲート HCG-D100(50+50)
HCG-D1005050.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [148.4 KB] -
ハイキャスターゲート HCG-D90(40+50)
HCG-D904050.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [145.4 KB] -
ハイキャスターゲート HCG-D80(40+40)
HCG-D804040.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [143.1 KB] -
ハイキャスターゲート HCG-D70(30+40)
HCG-D703040.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [139.3 KB] -
ハイキャスターゲート HCG-D60（30+30)
HCG-D60（3030.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [242 KB] -
ハイキャスターゲート HCG-60
HCG-60.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [130.2 KB] -
ハイキャスターゲート HCG-50
HCG-50.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [127.4 KB] -
ハイキャスターゲート HCG-40
HCG-40.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [123.9 KB] -
ハイキャスターゲート HCG-30
HCG-30.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [122.7 KB]
※製品改良により、仕様及び外観の一部を予告なく変更する場合があります。
