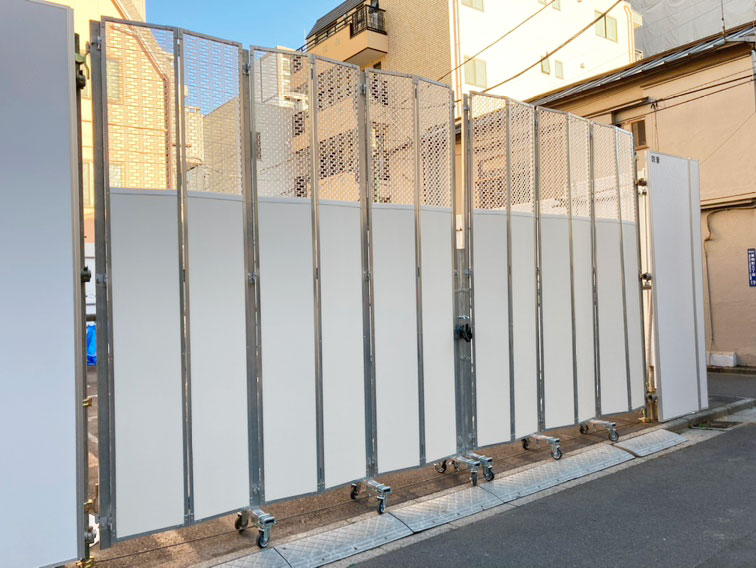

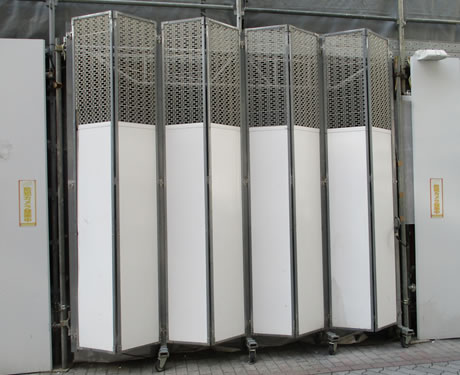

パネルキャスターゲート PCGMPCGM(Ｈ＝3.0)
PCGMタイプ Ｈ＝3,000(mm)
| 規格名 | ワイド寸法 | 有効開口幅 | パネル数 | 重 量 | 折畳み幅 | |
|---|---|---|---|---|---|---|
| mm | mm | 枚 | kg | mm | ||
| 片開き | PCGM-36 | 3,600 | 3,050 | 4 | 160 | 550 |
| PCGM-45 | 4,500 | 3,850 | 5 | 195 | 650 | |
| PCGM-54 | 5,400 | 4,650 | 6 | 230 | 750 | |
| PCGM-63 | 6,300 | 5,450 | 7 | 265 | 850 | |
| 両開き | PCGM-D72 (36+36) | 7,200 | 6,100 | 8 | 320 | 1,100 |
| PCGM-D81 (36+45) | 8,100 | 6,900 | 9 | 355 | 1,200 | |
| PCGM-D90 (45+45) | 9,000 | 7,700 | 10 | 390 | 1,300 | |
図面
-

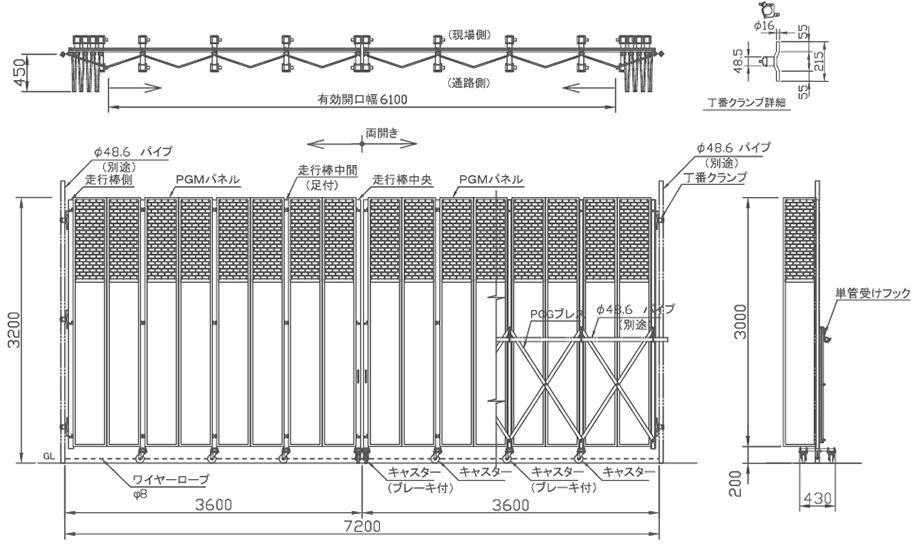

パネルキャスターゲート PCGM-D90(45+45)
PCGＭ-D904545.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [163.4 KB] -
パネルキャスターゲート PCGM-D81(36+45)
PCGＭ-D813645.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [160.3 KB] -
パネルキャスターゲート PCGM-D72(36+36)
PCGＭ-D723636.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [155 KB] -
パネルキャスターゲート PCGM-63
PCGＭ-63.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [143 KB] -
パネルキャスターゲート PCGM-54
PCGＭ-54.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [139 KB] -
パネルキャスターゲート PCGM-45
PCGＭ-45.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [133.7 KB] -
パネルキャスターゲート PCGM-36
パネルキャスターゲート PCG-D994554.jpg
図面ダウンロード
Adobe Acrobat ドキュメント [8.7 KB]

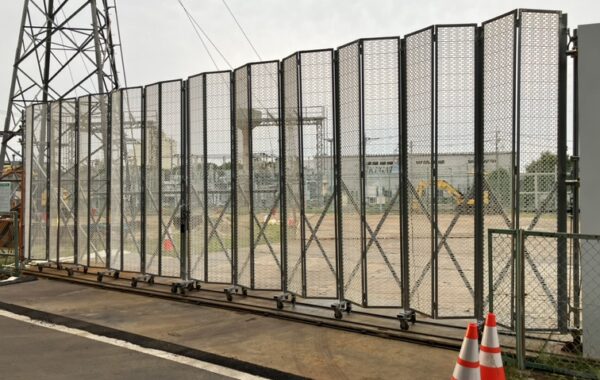

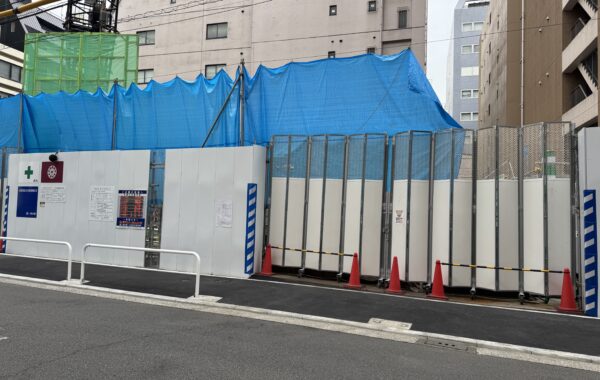

施工事例Project
※製品改良により、仕様及び外観の一部を予告なく変更する場合があります。
